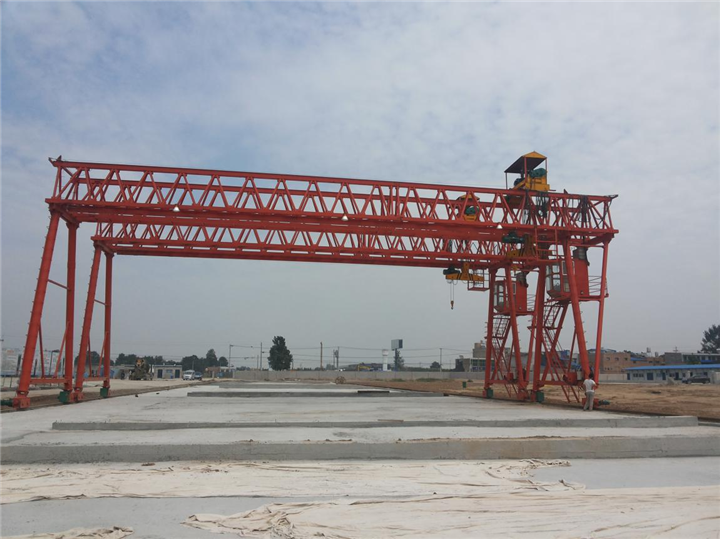

本图片由河南新东方起重机械集团提供，咨询热线：18839773373葛经理

龙门吊MG80T-24米跨-8.5米升高安装工艺及要求，技术支持：河南新东方起重机械集团

一、 拼装前准备工作： 先清点各种材料是否齐备（详见材料清单），对台车、卷扬机、电动葫芦先试机，对起吊设备等进行检查，拼装材料进行排序运转，一切准备完成后方可拼装。 二、80T龙门吊结构简介 龙门吊行走部分采用碎石垫层、枕木、钢轨组合，钢轨间距1.425m，行走轨中心间距为36.5m，净空距离为35m，底盘采用40a型工字钢和2cm钢板组合，支墩采用四组9m高的贝雷片拼装，由32a型工字钢作为分配梁，主横梁采用六组贝雷片拼装，详细结构见施工平面示意图。 三、结构拼装 1、门吊支腿：龙门吊走行轨中线距离按36.5米放出，以保证龙门吊内侧净跨为35米。先铺道渣，再安放枕木（枕木间距0.45米）**安放钢轨，轨面基本保持水平，轨距采用标准轨距。用吊机将台车放于钢轨上，主动台车均置于东侧。两侧台车安装好后调整其相对位置，确保与第九孔梁平行，采用木楔楔好龙门吊走行部，确保走行部分定位于钢轨上。搭设简易钢管脚手架，吊机配合拼装龙门吊支腿贝雷片。贝雷片连接销必须完全压实，并用开口销锁紧。支撑架与贝雷片连接栓必须用规定型号，不得用小于规定型号的螺栓代替。 2、门吊横梁的拼装：在平整的水泥地上放好贝雷片，对准两侧的阴阳螺扣，将3.0×1.5m的贝雷片横向拼装成39.0m长，分六组，两组之间用45加强连杆相连，保证两片之间的整体性，每两组之间用118型加强弦杆相连。两片拼装好后，用两台16t吊机平行起吊到两侧的立杆平行位置，横梁与支墩之间由32工字钢作为分配梁，梁之间用Φ22钢筋加工的U型卡相连，32工字钢与贝雷片之间采用满焊钢板用Φ25螺栓连接，完成横的拼装。
