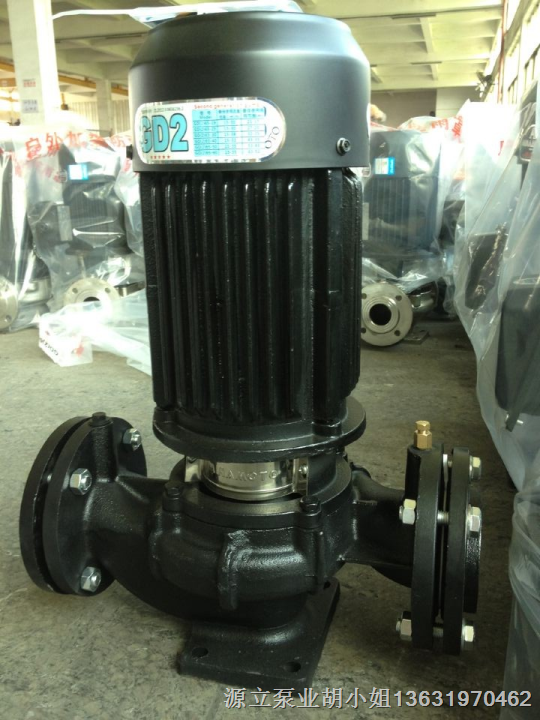

源立水泵厂家直销热泵工程用泵GD(2)80-21

产品概述：

GD(2)系列管道泵是本公司按照单级单吸泵的特点，参照国内、国际标准，通过优化水力模型，提高水泵效率设计而成的一个系列化产品。其主要特点有：体积小、重量轻、占用空间少。其主要优点有：结构完善、紧凑、低噪、高效节能、坚固耐用，维修方便等。主要用来抽送常温清水及物理化学性质类似于水的液体， 广泛应用于供水、制冷、消防、电镀、化工、污水处理等系统及设备配套。

技术参数：

流    量:2.5～240 m3/h

扬    程:7～63 m

口    径:25～150 ㎜

电机功率:0.37 kW～37kW

转    速:2900/2950 r/min

介质要求:≤80℃的清水或物理化学性质类似于水的液体泵的安装及使用注意事项

管道泵安装要求：

1.安装高度应小于允许吸上真空高度减去进水管路损失。在标准状况下，安装高度≤10.3-(NPSH)r-0.5-hw, hw为有吸入管路水力损失；

2.管路重量不得由泵承受；

3.水泵应该安装在通风的地方，室外安装应加防护罩，避免太阳曝晒及雨淋；

安装：

1．安装前：应检查其在运输过程中有无变形或损坏，紧固件有无松动或脱落。

2．安装配置进出水口管：管路安装应尽可能减少管道流体阻力为原则。进水口管处应加过滤网，以防止硬质杂质或硬质固体颗粒进入泵腔内损伤轴封或水叶，导致水泵漏水或异常；进水口管处应加止回阀，以便于注水。

3．接线：必须按铭牌要求正确接线，接线时，接线端必须牢固，不允许有松动，否则，会造成接触不良而导致缺相烧机。其接线线路上必须要用过载保护装置，并根据电机铭牌上的电流要求调整保护装置的设定值的大小。

4．安装方法:立泵

1〉吸入水位高于泵上:可单泵和双泵串联或并联使用如图a图b;

2〉吸入水位低于泵下:如水池抽送水如图c。 泵安装图例

启动：

1.泵在起动前应打开进水闸阀和泵排气阀塞，关闭出口闸阀，泵腔内灌满水，使泵能够正常启动。

2.点动电机，检查转向是否符合箭头所示方向（从电机端看，即顺时针方向旋转）

运行：

1.泵起动后逐渐打开出口闸阀，调整至所需工况点。

2.泵在运行过程中，运行工况点流量以不大于性能参数表中所给的大流量点的流量为宜，同时电机运行时电流不得超出额定电流。

3.停机顺序：关闭出口管路上的闸阀—电机—压力表

维护：

1.应经常检查泵在运行过程中是否平稳，有无机械密封磨损及泄漏情况，及时更换密封件，防止压力水进入电机。

2.经常检查电机外壳的温度变化，其**高温度应不超过85℃,如发现温度过高,应立即停机检查。

3.泵长时间停用时，应排净积水，去除锈垢，涂上防锈油脂，以便下次再用。

4．当电动机运转5000小时左右时，请及时更换前后轴承润滑脂（使用高温润滑脂，耐高温130摄氏度以上），并清除旧的润滑脂。
