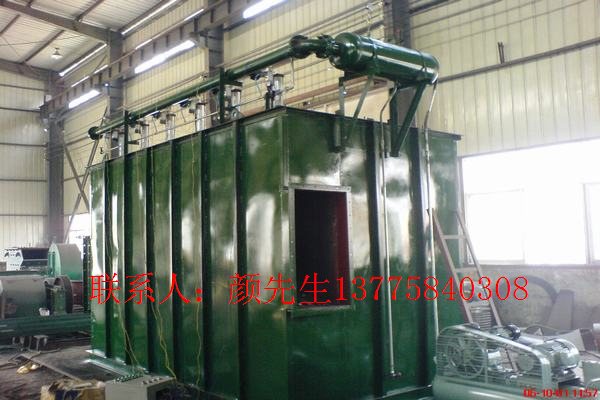

JQM系列气箱脉冲袋收尘器技术说明一、概述气箱脉冲袋收尘器（Plenum-Pulse）是引进美国富乐（Fuller）公司技术基础上，吸收德国除尘器技术优点，结合我国实际国情研发的具有八十年代技术水平的高效袋收尘器。此系列袋收尘器，集合分室风机反吹和喷吹脉冲等诸类收尘器的优点，克服了分室反吹室动能强度不够的缺点，因而扩大了袋收尘器的使用范围，提高了收尘效率，延长了滤袋使用寿命。它不仅能净化一般的含尘体，还能处理人口浓度达1300g/m3n的高浓度气体，成为与O-Sepa类选粉、立式磨配套的成品回收设备。在国家新的环保标准下（排放浓度，热力设备﹤50㎎/m3n）,不仅广泛用于水泥行业，在电力、化工、冶金、钢铁行业也被广泛采用。二、工作原理气箱脉冲袋收尘器本体分隔成数个箱区，每箱有32、64、96、128条等袋子。并在每箱侧边出口管道上有一个气缸带动的提阀。当收尘器过滤含尘气体一定时间后（或阻力达到预先设备值）。清灰控制器就发出信号。**个箱室的提升阀就开始关闭以切断过滤气流。然后这个箱的脉冲阀开启，以大于5㎏/㎝2的压缩空气冲入净气室，清除滤袋上的粉尘，当这个动作完成后（大约6-15秒间），提升阀重新打开，使这个箱室重新进行过滤工作，并逐一按上述要求进行以至全部清灰完毕。气箱式脉冲袋收尘器，是采用分箱式清灰的，清灰时，逐箱隔离、轮换进行，从而保证了压缩空气清灰的效果，整个箱体设计利用了进口和出口总管结构，灰斗可延伸到进口总管下。使进入的含烟气直接进入已扩大的灰斗内达到预收尘的效果，且能去掉易出现堵塞的水平直管。所以，气箱脉冲袋收尘器不仅能处理一般浓度的含尘气体，且能处理达1300g/m3n的高浓度含尘气体。该收尘器，由于采用整箱大脉冲阀2寸半（英寸）反吹喷吹清灰，换袋时，打开顶部盖子，直接抽出滤袋即可，维护简单、方便。三、选型1、型号说明JQM n n‥a×b (M) 煤磨每列的室数列数（单列不标注）每室的滤袋数气箱脉冲袋收尘器（宽系列）2、选型参数及选型原则（1）收尘器选型的主要技术参数为风量、气体温度、含尘浓度与湿度。根据工艺设计的风量、气体温度、含尘浓度的**高数值，按略小于技术性能表中的数值为原则，其相对应的收尘器型号，即为所需要的收尘器型号，采用的滤料则根据入口浓度、气体温度、湿含量确定。（2）表中的耗气量为工厂集中供气时的情况，如单独使用空压机时，表中的耗气量要放大1.3倍。（3）压缩空气耗量栏中，所提出的耗气量为该型号设备的**耗气量。（4）浓度﹤100g/m3n选型风量采用表中B行风量。（5）在JQM128系列中可根据工艺需要设置收尘器下灰斗出料系统，如可以采用空气输送斜槽等，本图中采用的是螺旋输送机。3、设备外形及基础，我公司还可以根据用户场地情况设计符合用户要求外形的收尘器。订 货 须 知我们提供的产品不含收尘器三口（进气口、排气口、排灰口）以外的部分。如主排风机、非标管道、保温材料、空气压缩机、输送设备及电线电缆等，若用户需要，我们可以代为办理。1、供货范围（1）收尘器本体一台（套）（2）收尘器滤袋一套（3）微机控制装置电气控制柜一台（套）（4）锁风装置一台（套）（5）压气系统原件一台（套）2、服务方式（1）负责指导安装，质量检测和跟踪，培训岗位工人和相关技术人员。（2）负责调试达标。（3）建立长期服务网点，长期提供易损的配备件并随时到厂为用户解决相关问题，并提供相关技术咨询。（4）如我们样本中的定型产品不能满足工艺要求时，可根据用户提出的要求，对收尘器进行特殊设计制造。3、提供材料（1）提供收尘器安装调试说明书（2）提供收尘器使用说明书（3）提供收尘器微机装置接线图（4）提供收尘器微机装置说明书（5）提供发货清单（6）提供产品合格证书气箱式脉冲袋收尘器技术性能表技 术 参 数型 号 JQM32-3 JQM32-4 JQM32-5 JQM32-6处理风量（m3/h） A ＞100g/m3n 5000 6500 9000 11500B ≤100g/m3n 6900 8030 11160 13390过滤风速（m/min） 1.0～1.2总过滤面积（m2） 96 128 160 192净过滤面积（m2） 64 96 128 160收尘器室数（个） 3 4 5 6滤袋总数（条） 96 128 160 192收尘器阻力（Pa） 1500～1700出口气体含尘浓度（mg/m3n） ﹤50收尘器承受负压（Pa） 9000清 灰压缩空气 压力（Pa） (4-6)×103耗气量（m3标/min） 0.27 0.37 0.46 0.6刚性叶轮给料机 下料口300×300转速30.31rpm减速电机功率2.2kw螺 旋 输送机 规格 减速电机 滤袋规格(cm) Φ130×2450体温面积（m2） 26.5 36.5 41 48.5设备总重（约值，不包含保温层）（kg） 2400 3400 4400 5400
