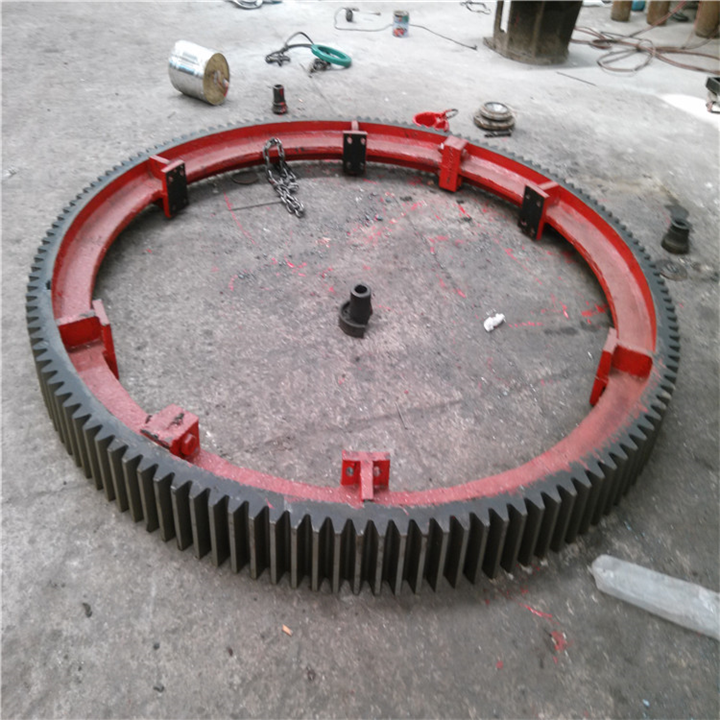

带筋板式铸钢16模数造粒机大齿轮小齿圈

  复合肥转鼓造粒机大齿轮装在造粒机筒体上，把传动部分的动力传递到筒体，使筒体安装设定的转速平稳的转动，是整台设备中**的受力部件之一。因此，要求齿轮材料具有较高的耐磨性和足够的强度，并进行一系列的正火回火处理，齿面布氏硬度不低于170。常选用zg45、zg35crmo、zg35simn、zg42crmo等几种材质加工。齿轮毛坯预先热处理，其目的在于消除前几道工序(如铸造、锻造、冷加工等)带来的应力，为后道的工序(如切削加工、淬火)做好准备改善钢的机械加工性能，降低大齿轮切削性能；消除铸造内在应力；细化组织机构，均化金相颗粒，改善钢的机械性能。

   复合肥造粒机大齿轮是设备的主要传动配件，不同规格复合肥造粒机大齿轮齿轮模数和齿数不一定是一样的，模数通常在10-24之间，齿数不等，大齿轮齿数一般设计双数。小齿轮模数和大齿轮一样，齿数根据速比设定一般为单数，通常在17-25齿。大齿轮法兰结构或圆弧弹簧板结构形式，材料选用优质达标45号铸钢。大齿轮装在筒体上，把传动部分的动力传递给筒体，是复合肥设备中**的受力零件之一。一般安装在靠近挡轮的部位，大齿轮与筒体采用弹簧板连接，可起缓冲作用，并吸收筒体的热量，防止齿轮变形。

造粒机大齿轮加工相关技术要求：1、首先造造粒机大齿轮铸造材质必须达到国家标准，设计要求科学合理。2、在粗加工热处理后，检查齿轮表面是否有疏松、气孔、缩孔、夹渣、裂纹等缺陷。3、制作完成后，不允许直立放置，齿轮表面硬度测试要在HB175-210。4、其次在造粒机大齿圈精加工完成后，需**检验其图纸尺寸等。
