消防图纸设计
设计范围：办公室、商场、餐饮、酒店、会所、展厅、商铺、家装等水电消防设计和施工 主要涉及内容为：
电气设计（照明、插座、应急照明以及疏散、动力配电、配电系统图、弱电布线等）。
给排水设计（室内给排水平面设计以及系统图设计等）。
消防设计（消防喷淋水系统设计、消防报警以及消防广播系统设计、消防机械排烟设计、灭火器摆放位置设计等）。
我们从事消防工程多年有丰富的技术支持，有消防，装修资格可为您提供全套的消防服务。
100%满意服务，价格合理，欢迎电联！
消防图纸识图方法：
（1）消防图纸分：消防水、消防电、还有气体消防；
（2）不管是什么，任何一份图纸，都要先看设计说明、图例；
（3）设计说明是图纸的提纲，读懂它能把握设计意图、内容等；
（4）不同的设计可能图例不一样；
（5）然后是系统图他是一本书的目录，读懂它就知道他整个系统的工作状态及连接方式；
（6）**才是平面图，他事实是对系统图的进一步细化，表明设备的安装方式、位置及连接方式等；
（7）注意：读图时平面图与系统图要进行对照，用以将整个系统联系起来。

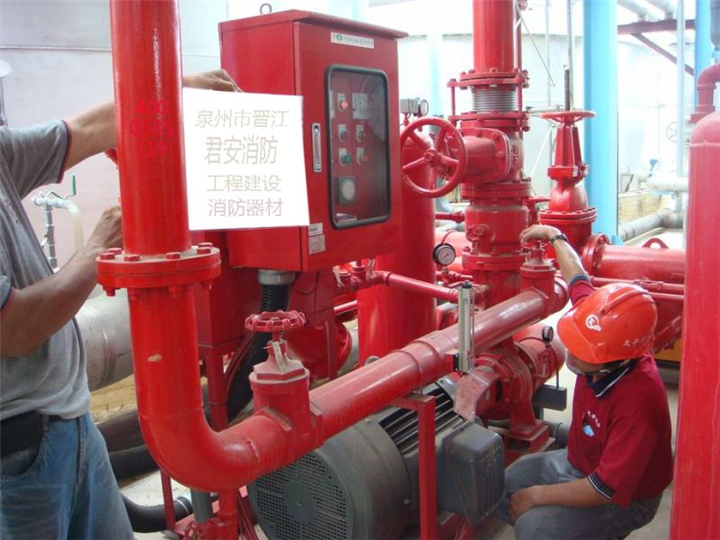

640?wx_fmt=jpeg&wxfrom=5&wx_lazy=1
看消防图纸，如何一眼秒懂？
消防工程图纸一般分给排水（自动喷淋、消火栓、气体灭火）和电气（火灾自动报警），有的建设方也会让消防公司来做防排烟部分，消防预算根据专业分类，特定的设备安装费用在消防安装定额里都能找到。
（1）比如喷头、水喷淋管道、支吊架、消火栓、报警阀、探头、模块、报警设备等，其它通用部分就套相应专业定额，
（2）比如消火栓管道安装套给排水管道定额，泵房的管道安装套工业管道定额，消防泵的安装套机械设备安装定额，阀门法兰安装套工业管道定额，报警部分的线管安装套电气安装定额等等。
（3）材料的算法：设备数量按图数就行了，管道，线管也要靠自己来完善。
火灾探测器、报警器特征表示法：
640?wx_fmt=jpeg
640?wx_fmt=jpeg
640?wx_fmt=jpeg
640?wx_fmt=jpeg
640?wx_fmt=jpeg
640?wx_fmt=jpeg
640?wx_fmt=jpeg
640?wx_fmt=jpeg
640?wx_fmt=jpeg
640?wx_fmt=jpeg
640?wx_fmt=jpeg
640?wx_fmt=jpeg
消防工程基本图形符号及工程图例
（1）消防工程灭火器符号
640?wx_fmt=jpeg
（2）消防工程固定灭火器系统符号
640?wx_fmt=jpeg
（3）消防工程自动报警设备符号
640?wx_fmt=jpeg
（4）消防工程灭火设备安装处符号
640?wx_fmt=png
（5）消防工程基本图形符号
640?wx_fmt=jpeg
（6）消防工程辅助符号
640?wx_fmt=jpeg
（7）消防管路及配件符号
在消防图纸中XL、WL、TL、JL、FL、PL、GL、NL是什么意思？
在消防图纸中，XL代表消防立管、WL代表污水立管、TL代表通气立管、JL代表给水立管、FL代表废水立管（排粪立管）、PL代表排水立管（或GL）、NL代表空调凝结水立管。
例如：XL-1、XL-2、XL-3是指第几条的意思。
XL代表的意思是X代表消防；
L代表立管，以此类推WL，W代表污；
假如图纸上标识着XL-45标识编号45的消防立管。
