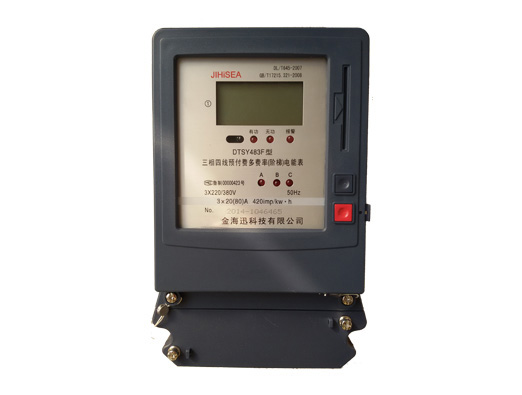

DTSY483F三相阶梯多费率预付费电能表

DTSY483F三相阶梯多费率预付费电能表

青岛金海迅科技有限公司联系人：张云  手机：18505321783DTSY483F型三相阶梯多费率预付费电能表（以下简称“仪表”）是采用大规模集成电路，应用数字采样处理技术及SMT工艺制造，整机设计采用了多种抗干扰技术，用于分时计量额定频率为50Hz的单相交流有功电能，能更好地均衡电网负荷。仪表采用汉化液晶显示，具有组合有功电能(正向+反向)计量功能，能存储其数据。有功电能按相应的时段分别累计、存储总、尖、峰、平、谷电能量。具有阶梯功能，可在达到约定的用电量水平自动转换。具有预付费功能，根据设定的费率和阶梯电价进行自动扣费，当剩余金额达到报警金额时进行声光或拉闸报警，当剩余金额为零时则进行拉闸断电,也可根据透支金额限值进行透支。具有红外和485通信功能，在停电状态下，通过插卡进行唤醒电能表显示剩余金额。该表型性能指标符合GB/T 18460.3-2001《IC卡预付费售电系统 第三部分：预付费电度表》、GB/T 15284-2002《多费率电能表 特殊要求》、GB/T 17215.321-2008《交流电测量设备 特殊要求第21部分：静止式有功电能表（１级和２级）》、GB/T 17215.211-2006 《交流电测量设备 通用要求、试验和试验条件 第11部分：测量设备》和DL/T 614-2007 《多功能电能表》，其通信符合DL/T 645-2007《多功能电能表通信协议》。5. 主要功能5.1 计量功能5.1.1具有组合有功电能计量功能，能存储其数据，组合有功＝正向有功+反向有功。5.1.2具有分时计量功能，有功电能量按相应的时段分别累计、存储总、尖、峰、平、谷电能量。5.1.3至少能存储上12个月的总电能和各费率电能量，包括累计电量和月结算用电量；数据存储分界时刻为月末24时，或在每月1号至28号内的整点时刻。5.2 时区、费率和时段功能电能表**多具有4个时区，具有4个日时段表，第个时段表**多10个时段计量尖、峰、平、谷四个费率的累计有功电能，时段和费率可由管理者根据需要设置，时段**小间隔1分钟。5.3预付费功能    在电能表内进行电费实时计算，其主要功能包括：5.3.1 当剩余金额小于或等于设定的报警金额1时，电能表能以光和声音报警方式提醒用户；当剩余金额小于或等于设定的报警金额2时，电能表能以拉闸报警方式提醒用户，用户可插购电卡恢复继续用电；当透支金额低于设定的透限值时，电能表发出断电信号，控制负荷开关中断供电；当电能表接收到有效的续交电费信息后，首先扣除透支金额，当剩余金额大于设定值（默认为零）时，方可恢复合闸状态，恢复供电。5.3.2 剩余金额不能超过设计允许的电能表**储值金额。5.3.3 电能表的预存电费金额能与表内的剩余金额进行准确迭加，并能将剩余金额、电能表用电参数等信息返写至购电卡。5.3.4 电能表不接受非**介质输入的任何信息。当使用非**介质或进行非法操作时，电能表能进行有效防护；在非**介质或非法操作撤销后，电能表能正常工作且数据不丢失。5.3.5 电能表能接受按正确程序补发的新卡，并拒绝原卡。5.3.6 购电卡插入电能表后3s内，完成相应的读写操作。5.3.7 通过卡对电能表进行参数设置、预存电费、信息返写操作时，需通过严格的密码验证及安全认证。    5.3.8 当电能表剩余金额≤报警金额1时，电能表光报警和声音报警（可选），用户用购电卡插下后声报警取消,只留光报警,不扰民，液晶显示"请购电"字符。当电能表剩余金额≤报警金额2时，电能表发出断电信号，控制负荷开关中断供电、光报警，液晶显示"请购电"字符。用户用购电卡插下继续用完剩余金额,同时光报警一直保持（常亮）, 剩余金额用完后,如果允许透支金额的话,继续用完允许的透支金额后拉闸,否则立即拉闸。5.4 测量及监测功能能测量、记录、显示当前电能表的有功功率、有功**需量和有功**需量发生时间等参数。5.5 阶梯电量功能    在一个月的用电结算周期内，把月度总用电量按阶梯分为多段（**多4个）。5.6 结算日转存功能每月电量结算日、时可由管理者根据需要设置，在设定的电量结算日、时结算当月各费率以及总的累计有功电量。5.7 事件记录5.7.1记录上3次的购电数据，包括购电日期时间、次数、金额、购电前金额、购电后金额等等。5.8 数据转存功能能存储上12个结算日总电能和各费率的电能数据。5.9 负荷控制当用户负荷连续1分钟超过限容功率时，电表进行拉闸保护，用户插购电卡恢复用电，或3分钟后电表自动恢复用电。5.10 计时功能采用具有温度补偿功能的内置硬件时钟电路，具有日历、计时、闰年自动转换功能。内部时钟端子输出频率为1Hz，在-25℃～+60℃温度范围内，时钟准确度≤±1s/d；在参比温度（23℃）下，时钟准确度≤±0.5s/d。5.11 数据保护数据保护采用全固态集成电路技术，无需使用电池，断电后数据可保存10年以上。5.12 红外/RS485/载波通信功能通信信道物理层独立，任意一条通信信道的损坏都不影响其它信道正常工作。供电部门可以通过红外/RS485通信接口，抄到表内数据，通信遵循DL/T 645-2007协议
