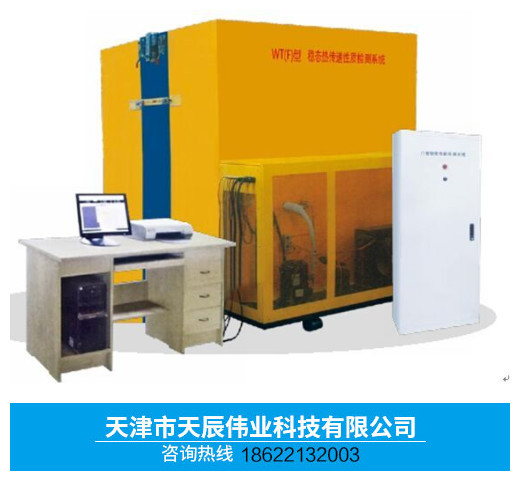

WT(F)-1212稳态热传递性质测试系统

WT(F)-1212稳态热传递性质测试系统 设备型号 WT(F)-1212型稳态热传递性质测试系统是我公司吸取了以往设备及其它厂家相关产品的经验教训，经过改进而开发的全自动检测系统。 WT—设备功能代号。F—防护热箱法代号 1212—试件的计量面积为1.2m×1.2m。 二．设备原理 WT(F)-1212依据GB/T13475-2008《建筑构件稳态热传递性质的测定 标定和防护热箱法》，该装置测试方法为防护热箱法，它是基于一维稳态传热原理，模拟四季围护结构构件的传热，将构件置于两个不同温度场的箱体之间，热箱模拟室内或夏季室外空气温度、风速、辐射条件；冷箱模拟室外或夏季室内空调房间空气温度、风速。经过若干小时的运行，整个装置均达到稳定状态，形成稳定温度场、速度场后测量试件两侧的表面温度、空气温度、热冷侧导流屏的表面温度、计量箱壁内外表面温差以及输入热箱的电加热器功率（输入热箱的风扇功率）等主参数后，就可以计算出试件的传热系数、试件不平衡热损、比热阻、热导率、热冷侧表面比热阻、总比热阻。 三．主要技术参数： 1、计量箱控温范围： 10～50℃ 温度分辨率：0.0625℃ 控温波动范围：0.01～0.1℃ 2、冷室控温范围： -10～－22℃ 温度分辨率：0.0625℃ 控温波动范围：0.01～0.2℃ 3、防护箱控温范围：10～50℃ 温度分辨率：0.0625℃ 控温波动范围：0.01～0.1℃ 4、鼻锥内外温差跟踪精度：0.01～0.1℃ 5、计量箱功率测控范围：0～800W，精度：0.5级 6、计量箱稳态功率波动范围：0.1～1W 7、测试效率： 测试一个构件总耗时约：10～12小时 8、试件外形尺寸：长×宽×高＝ 1450×（≤400）×1450（mm） 9、设备外形尺寸：长×宽×高＝ 2600×2160×2140（mm） 10、计量单元尺寸：长×宽＝1200×1200（mm） 11、配带动力：交流380V，功率6kW，三相五线制 12、适用场地面积：长×宽×高＝ 4200×4800×2300（mm） 13、控制柜外形尺寸：长×宽×高＝ 400×600×2000（mm） 14、微机用电脑桌：长×宽×高＝1200×650×700（mm）
