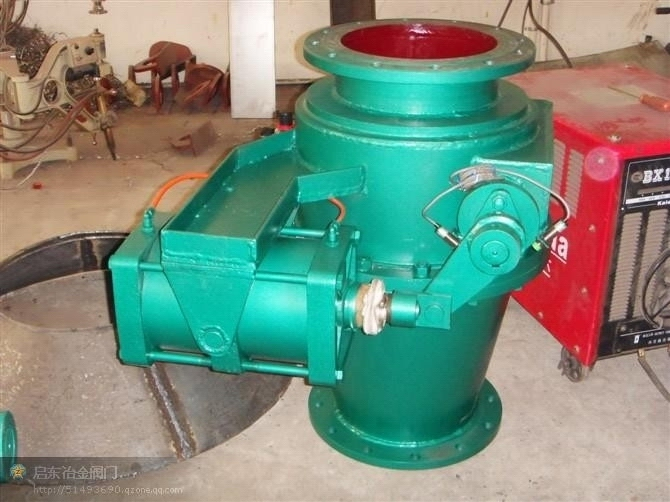

球面偏置式气动钟阀

球面偏置式气动钟阀 球面偏置式气动钟阀结构特点 本第二代球面偏置式气动钟阀系列系消化吸收国外先进技术，采用独特的球面偏置式结构，介质对密封面不会冲刷、磨损，有效通径大，适用于高炉煤粉喷吹和制粉系统，作为截流密封用。 二、主要性能参数 公称压力 1.0 MPa 壳体试验压力 1.5 密封试验压力 1.1 适用温度 ≤150 ℃ 适用介质 煤粉等 三、气动装置性能参数 公称通径 气缸型号 供气压力 管接头 动作时间 DN300-500 QYQGA200(B) 0.4-0.6MPa G 1/2" ≤8S 四、PZ648MX-10C-A主要外形和连接尺寸 DN D1 a0 n-d0 n-M D b B1 D'' D''1 n''-d0'' a10 n B H L 300 510 11.25 16-27 16-24 560 30 100 965 890 24-34 7.5 36 750 780 356 300 525 11.25 16-30 16-27 565 30 100 965 895 24-34 7.5 36 750 780 356 400 660 7.5 24-27 24-24 710 30 125 1020 950 24-34 7.5 38 885 830 500 500 730 7.5 24-34 24-30 795 40 140 1120 1050 28-34 6.43 38 1020 880 610
