喷煤粉球阀

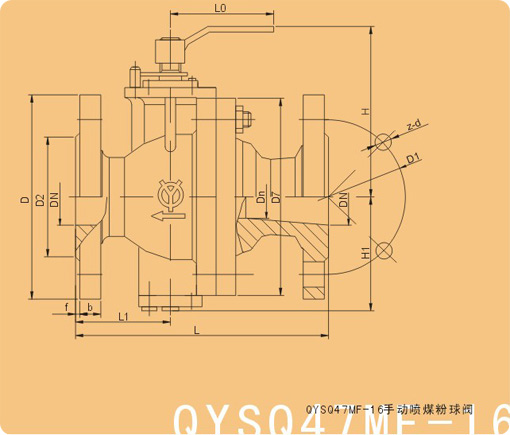

本系列喷煤粉球阀是经冶金部各钢铁设计研究院等单位根据高炉煤粉喷吹的工况特点而研究设计。十多年来在全国八十多家炼铁厂的高炉煤粉喷吹及制粉系统的使用实践，反映良好。 二、结构特点 1. 采用单向密封和进口缩孔式结构，特别适用于煤粉喷吹的气固二项介质中，不会积灰卡住。 2. 密封圈、密封座、球体对零件采用专门材料和特殊工艺处理、耐磨损、寿命长。 3. 密封圈装有自动磨损补偿装置，不会因使用一段时间后的磨损产生泄漏。 4. 采用双阀杆固定式圆球，可长期保持开启和关闭的位置精度。 5. 开启和关闭扭矩小，灵活轻便。 6. 执行机构有手动、气动、液动、电动等，可远距离集中控制或计算机程制。 7. 本阀安装时介质流向符合阀体睛箭头的指向。该阀主要应用于高炉煤粉喷吹系统的下煤阀、输煤阀、安全阀、充氮阀、充压阀、补压阀、流化阀、均压阀等。 三、主要性能参数 公称压力 1.6 Mpa 壳体试验压力 2.4 密封试验压力 1.76 适用温度 ≤250 ℃ 适用介质 煤粉、水、油、含尘气体 四、气动装置性能参数 公称通径DN 气缸型号 供气压力MPa 管接头M 动作时面S 20-40 QGA70×880 0.4-0.6 G 1/4" ≤8 50-80 QGA90×108D 100-125 QGA125×150D 150 QGA125×176S G 3/8" 五、SQ47MF-16手动喷煤粉球阀 (1)结构简图
