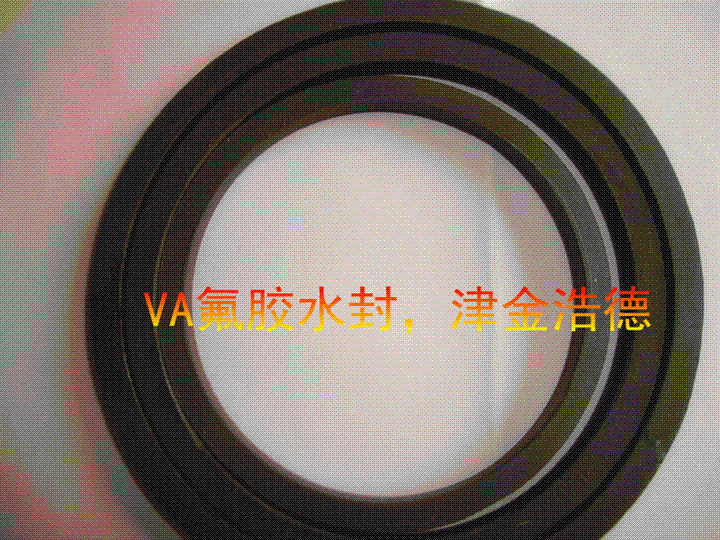

VA水封及沟槽尺寸

 d d2 d3 b1 d1 W b b2
VA450 43-48 d+2 d+15 7.0±11.0 40 5 9 5.5
VA500 48-53    45
VA550 53-58    49
VA600 58-63    54
VA650 63-68    58
VA700 68-73 d+3 d+18 9.0±11.0 63 6 11 6.8
VA750 73-78    67
VA800 78-83    72
VA850 83-88    76
VA900 88-93    81
VA950 93-98    85
VA1000 98-105    90
VA1100 105-115 d+4 d+21 10.5±1.50 99 7 12.8 7.9
VA1200 115-125    108
VA1300 125-135    117
VA1400 135-145    126
VA1500 145-155    135
VA1600 155-165 d+4 d+24 12.0±1.8 144 8 14.5 9
VA1700 165-175    153
VA1800 175-185    162
VA1900 185-195    171
目前现货规格到VA9500，如所需规格不在本目录内，请直接与公司联系
